CAD坐标标注插件(zbbz.vlx)AutoCAD和ZWcad坐标标注插件 V3.02 最后终结版下载

你还在手动给CAD图纸进行坐标标注吗?如果CAD图纸太多你手动标注显然太费时费力了吧?zbbz.vlx是一款兼容AutoCAD和ZWcad软件的CAD坐标标注插件，不管是AutoCAD还是中望ZWcad您都可以安装它来实现坐标自动标注，支持自定义坐标系等。

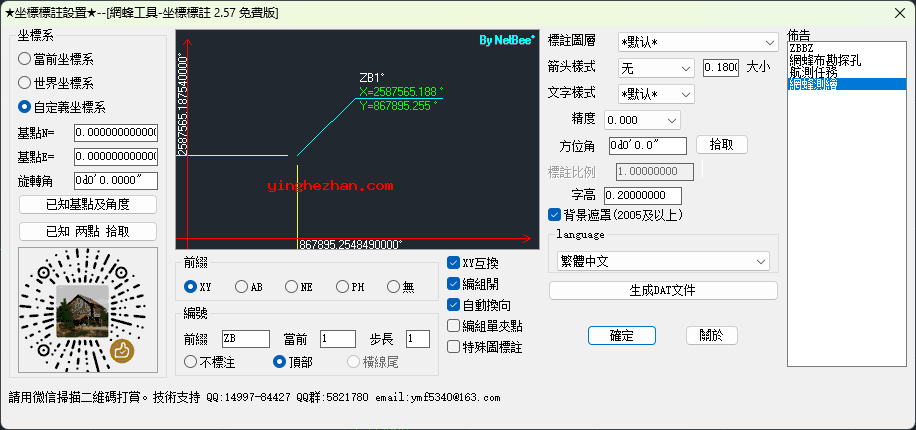

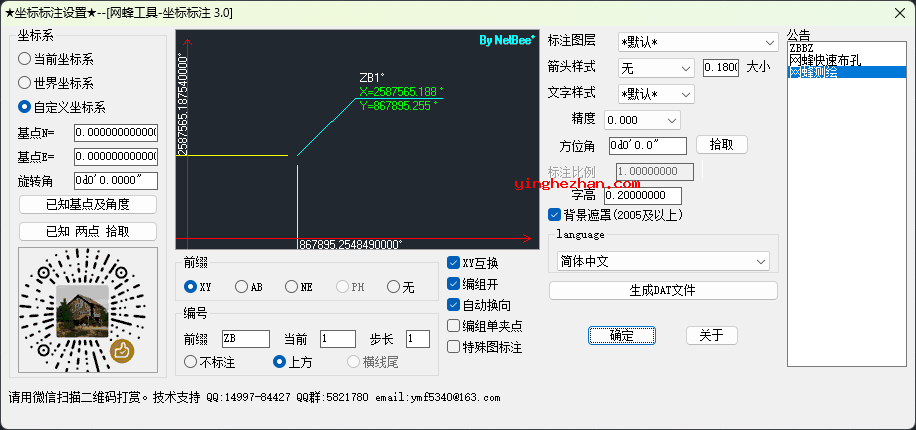

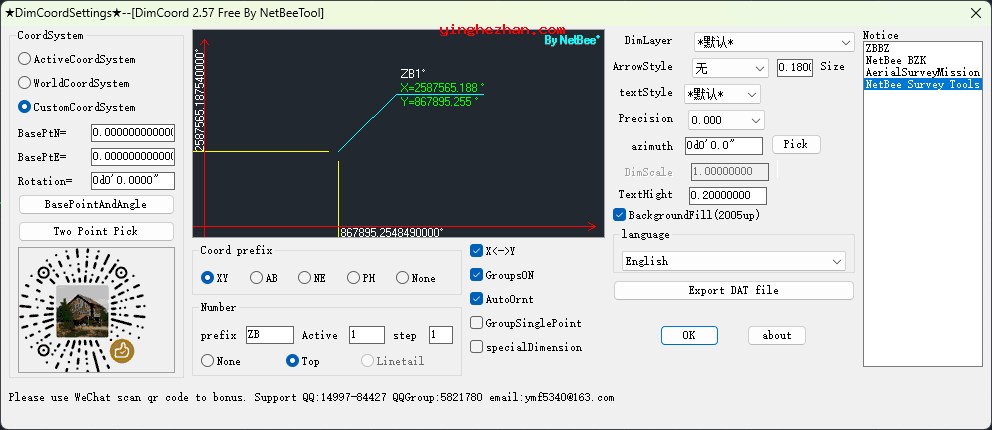

界面预览图：

zbbz.vlx 是一个兼容AutoCAD与ZWcad软件的免费CAD坐标标注插件，官方先前已经升级过多个版本，一直到V3.02停止更新，据说V3.02就是最后一个版本了，也就是终结版，特此小编分享给各位下载。

简单来讲zbbz.vlx 就是为AutoCAD与中望ZWcad提供有效的坐标标注工具，支持点坐标的批量标注、自定义坐标系、图层管理及数据导出。

AutoCAD 2004~2025(兼容Windows 7~11系统)。

功能：

1、多坐标系支持：世界坐标系(WCS)、当前坐标系(UCS)、自定义坐标系(需输入基准点参数)。

2、标注样式定制：文字高度/样式、箭头类型(无/实心/空心)、图层命名、标注比例因子(关键！)。

3、批量处理：批量标注(命令P)、编号生成(命令B)、坐标更新(命令R)。

4、特殊显示：Z值归零(平面图)、极坐标显示、线框比例预览。

5、兼容性：支持DWG图纸查看、法兰设计、装配管理。

特点：

1、标注效率提升3~5倍，尤其适用于建筑放样、机械加工定位等场景。

2、支持世界坐标系/用户自定义坐标系切换。

3、提供标注样式深度定制(文字、箭头、比例等)。

CAD坐标标注插件(zbbz.vlx)安装教程：

1、下载解压，获得AutoCAD坐标插件zbbz.vlx文件;

2、将其放在软件安装目录Support下或常见的CAD软件目录下;

3、手工加载方法：每次使用前将zbbz.vlx用鼠标拖入CAD图形上放开就OK了。

4、自动加载方法：打开CAD，输入命令ap或appload按回车键将会弹出一个对话框，点击启动组(Startup Suite)下面的公文包图标(或内容(Contents));

5、弹出启动组一对话框，点添加(Add)找到你刚刚文件所保存的位置，选择zbbz.vlx文件，点加载(Add)就OK了。

6、在CAD中，输入命令zbbz按回车键，弹出设置页面，设置完毕点确定。

7、在CAD中，用鼠标点击需要标记的位置就OK了。

CAD坐标标注插件(zbbz.vlx)使用教程：

===============基础标注流程===============

1、启动命令

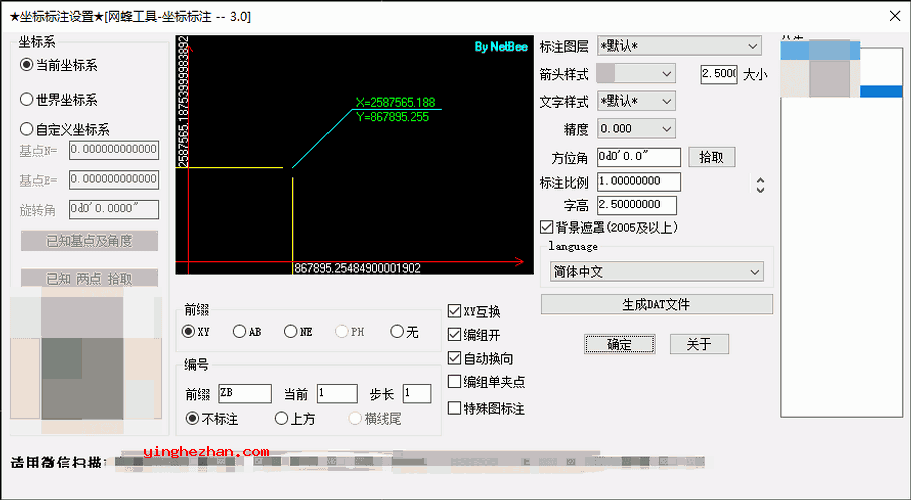

输入 ZBBZ → 按回车 → 选择 选项(O) 进入设置界面。

关键设置：

坐标系：施工图选世界坐标系;自定义基准点选自定义坐标系。

文字高度：建议3~5(单位为毫米时)或300~500(单位为米时)。

标注比例：默认1，若标注文字过大→调高比例(如1→10);引线过长→降低文字高度。

关闭纵横坐标互换：免除X/Y值错位。

2、执行标注

点击目标点 → 移动鼠标确定标注位置 → 再次点击完成。

(示例：标注圆心坐标时需捕捉圆心节点)

===============批量标注与编号 ===============

1、批量模式：输入 ZBBZ → 选 批量(P) → 框选需标注的点 → 自动生成坐标。

2、编号生成：输入 ZBBZ → 选 编号(B) → 设置起始编号 → 依次点击点位生成序号+坐标。

===============自定义坐标系===============

1、输入 ZBBZ → 选 选项(O) → 坐标系选 自定义。

2、输入基准点参数：

P1点：输入图纸已知点A的实际坐标(Y,X)(需互换XY并取消小数点，如坐标(50.123,70.456) → 输入70456,50123)。

P2点：同理输入另一控制点坐标(用于方向校准)。

3、比例设置：标注比例设为 0.001(米转毫米单位需此操作)。

常见问题汇总：

1、插件无法加载：

检测文件路径是否含中文 → 移除非ASCII字符路径。

调整CAD支持文件搜索路径：选项 → 文件 → 支持文件搜索路径 → 添加插件目录。

关闭杀毒软件临时权限(部分软件误报VLX文件)。

2、标注显示异常：

文字过大/过小：调整标注比例(值越大文字越小)或文字高度。

引线过长：命令行输入 ZBBZ → S → 降低文字高度值(如3.5→2)。

坐标值错误：检测坐标系是否选错，或自定义坐标时未互换XY。

3、坐标导出：配合贱人工具箱等插件，可将ZBBZ标注的坐标导出为Excel表格。

4、图纸单位适配：若图纸单位为米(非毫米)，标注比例设为 0.001，文字高度设为 200~300。

5、Z值归零：在设置中选择 Z值归零，确保标注忽略高程信息。
